超聲波技術作為現代工業中精密的連接、切割、清洗手段，其高效運作依賴于一套核心硬件系統的協同。本文將系統介紹超聲波設備的關鍵三大部件——主機箱、換能器與模具，并輔以圖示說明，幫助您全面了解上海法蘭特等專業廠商所提供的超聲波設備解決方案。
一、 超聲波主機箱：系統的大腦與動力源
超聲波主機箱，常被稱為超聲波發生器或電源箱，是整個設備系統的控制中樞和能量供給單元。
功能與原理：
它將輸入的普通工頻電流（50/60Hz）通過內部振蕩電路與放大器，轉換成高頻（通常為15KHz、20KHz、28KHz、35KHz或40KHz等）的高壓電能。其核心在于提供穩定、匹配的電功率，驅動換能器工作?，F代高端主機箱通常具備以下特性：
- 自動頻率追蹤： 能實時匹配換能器系統的諧振頻率，保證能量輸出效率最大化。
- 振幅控制： 可精確調節輸出振幅，以適應不同材料和工藝需求。
- 過載保護： 內置多重保護電路，防止設備因過流、過熱而損壞。
- 人機界面： 配備數碼屏或觸摸屏，便于參數設置、存儲與過程監控。

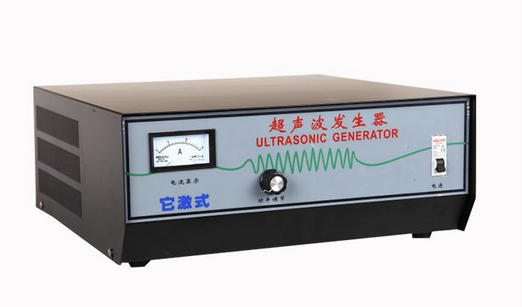

外觀圖示特征： 主機箱通常是一個堅固的金屬箱體，前面板設有顯示屏、控制按鍵和指示燈，背面或側面有電源輸入、換能器輸出接口以及氣動（如需）控制接口。上海法蘭特等廠商的設備往往設計緊湊，散熱良好，并符合工業安全標準。
二、 超聲波換能器：電能與機械振動的轉換器
換能器是超聲波設備的核心能量轉換部件，其性能直接決定系統的輸出效率與穩定性。
功能與原理：
它利用壓電陶瓷的逆壓電效應，將主機箱輸送來的高頻電能轉換為同頻率的縱向機械振動。其內部由前后金屬蓋板、壓電陶瓷片、預應力螺桿及電極片等精密組裝而成。
關鍵類型與圖示：
1. 標準換能器： 最常見的形式，根據不同頻率有不同長度（頻率越高，長度越短）。外觀呈圓柱形或塔形，一端有螺紋孔用于連接模具，另一端有導線連接主機。
2. 預緊力可調式換能器： 允許微調內部預緊力，以優化性能并延長壓電陶瓷壽命。
3. 法蘭安裝式換能器： 側面帶有固定法蘭，便于在自動化設備上集成安裝。
圖片中可見其精密的金屬加工工藝，以及清晰的安裝接口標志。優質換能器應具備低發熱、高轉換效率及長壽命的特點。
三、 超聲波模具（焊頭）：振動能量的傳遞與施加終端
超聲波模具，通常稱為焊頭、工具頭或Horn，是直接接觸加工物料、傳遞超聲振動并執行具體工藝（如焊接、切割、鉚接）的定制化部件。
功能與設計要點：
模具將換能器傳遞來的機械振動進行振幅放大或調整，并以特定的形狀將能量集中作用于工件。其設計至關重要，需考慮：
- 共振頻率： 必須與整個振動系統（換能器+變幅桿）頻率匹配。
- 增益系數： 即輸出振幅與輸入振幅之比，由模具的幾何形狀（通常是指數型、階梯型或復合型）決定。
- 節點位置： 理論上振幅為零的位置，通常在此處設計固定法蘭，以最小化振動能量向支撐結構的傳遞。
- 材質： 常采用高強度、耐疲勞的鈦合金、鋁合金或合金鋼制成，并經精密數控加工和調頻。
“圖片大全”中的豐富形態：
模具的形態千變萬化，完全根據應用定制：
- 簡單平面焊頭： 用于面狀焊接。
- 復雜曲面焊頭： 用于匹配塑料件的輪廓。
- 切割刀頭： 刃口鋒利，用于食品、薄膜切割。
- 縫紉式焊頭： 用于連續封邊。
- 旋轉焊頭： 用于金屬的超聲波埋植或焊接。
圖片清晰地展示了不同模具的精細加工表面、安裝螺紋孔以及針對不同產品設計的獨特工作端面。
四、 系統集成與上海法蘭特的專業價值
一套高效的超聲波設備，是主機箱、換能器、模具三者完美匹配與集成的結果。作為專業的超聲波設備供應商，上海法蘭特超聲波設備 等廠商不僅提供各個核心組件的獨立產品，更注重提供完整的系統解決方案：
- 精準匹配： 確保發生器頻率與換能器-模具組成的聲學系統諧振點一致，避免能量損失。
- 定制化服務： 根據客戶要加工的材料（塑料、金屬、紡織品等）、產品形狀和工藝要求，設計并制造專用的超聲波模具，這是設備成功應用的關鍵。
- 技術支持與圖片資料庫： 專業的制造商通常會提供詳細的產品圖冊、結構示意圖、安裝尺寸圖等豐富的圖片與技術資料，方便客戶選型、集成和維護。
- 品質保證： 從核心元器件的選型到整機的裝配測試，嚴格的質量控制保證了設備的穩定性與耐用性。
###
通過上述對超聲波主機箱、換能器、模具的圖文解析，我們可以深刻理解這套技術密集型系統的運作脈絡。無論是尋求設備采購，還是進行技術升級，選擇像上海法蘭特這樣能夠提供全系列組件、具備強大定制開發能力與完善技術支持的合作伙伴，無疑是保障生產效能與工藝質量的重要一步。清晰的設備圖示與全面的產品圖譜，正是評估廠商專業性與透明度的直觀窗口。
